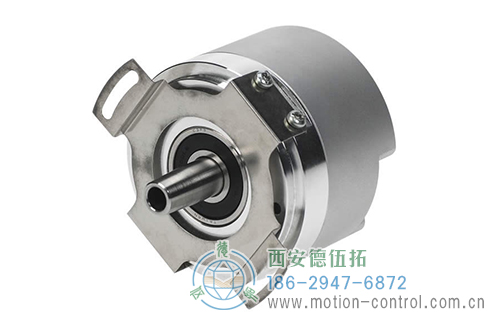

AD58 DRIVE-CLiQ光電絕對值電機反饋編碼器
為高性能運動控制開發的單圈和多圈編碼器
符合編碼器安全應用的編碼 (SIL2 PLd, 種類3)
分辨率可達24位單圈 + 12位多圈
DRIVE-CLiQ接口
寬運行溫度范圍
最高10,000rpm連續運行
電機溫度記錄和編碼器溫度檢測


AD58 DRIVE-CLiQ光電絕對值電機反饋編碼器產品規格
外徑：58 mm
軸徑或孔徑：9.25 mm 實心錐軸
錐度 1:10
脈沖數或分辨率：24位單圈 + 12位多圈
防護等級：IP50

AD58 DRIVE-CLiQ光電絕對值電機反饋編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	9.25 mm 實心錐軸; 錐度 1:10
法蘭(外殼的安裝)	彈簧片
外殼的防護等級 (EN 60529)	IP50
軸的防護等級 (EN 60529)	IP50
匹配軸的軸向跳動 (靜態)	±0.5mm
匹配軸的徑向跳動 (靜態)	± 0.05 mm
最高轉速	10,000 rpm
典型啟動轉矩	≤ 1.5 Ncm
轉動慣量	3.1×10-6kgm2
抗振動 (EN 60068-2-6)	100 m/s2(50`2000Hz)
抗沖擊 (EN 60068-2-27)	1000m/s2(6ms)
工作溫度 1	-25℃ ~ +110℃
相對濕度 (EN 60068-2-78)	≤ 90 % ; 不結露
外部溫度傳感器測量點	類型：KTY84-130，PT1000 測量溫度范圍 3：-40℃ ~ +200℃ 分辨率：0.2 K(KTY84-130)，0.2 K(PT1000)
軸材質	不銹鋼
外殼材質	鋁
重量	大約 260 g (單圈) / 310 g (多圈)
連接	編碼器數據連接，軸向8針 電機線圈溫度傳感器輸入，軸向2針

¹ 由于包裝原因

技術數據（電氣）

整體設計	符合EN IEC 61010-1, 防護等級 III, 污染等級 2, 過電壓等級 II
電源電壓	直流 10-36 V
最大功耗	2.5 W ( 24 V)
典型空載電流	40 mA (24 V，單圈) 60 mA (24 V , 多圈）
接口 / 協議	DRIVE-CLiQ
西門子軟件 (版本:12.2.2014)	Sinamics Simotion: ≥ V4.4 HF4 Sinumerik 帶安全功能 : ≥ V4.4 SP2
單圈分辨率	20 位，24 位
多圈分辨率	12 位
絕對精度	± 35" ( 20 位) ± 25" ( 24 位)
電纜長度	≤ 95 m

技術數據 安全

安全功能設計	SIL2 遵循 EN IEC 61508, 62061, 61800-5-2, PLd 遵循 EN ISO 13849-1
安全位置分辨率	9 位單圈
PFH-值	5.26 x 10-8 /小時 (85℃)
MTTFd	169 年
DCavg	90%
安全定位 1	編碼器: 2° (安全相關測量間距： SM = 0.7°)
遵循EN 61800-5-2的相關安全功能	SS1 (安全停止 1) 2 SS2 (安全停止 2) 2 SOS (安全運行停止) SDI (安全方向) SLS (安全極限速度) SLI (安全極限增量) SLA (安全極限加速度) SSR (安全速度范圍) SAR (安全加速范圍) SLP (安全極限位置 ) 3 SCA (安全凸輪) 3

¹ 位置值比較之后, 更大的誤差可能發生在隨后的電子器件（請聯系隨后的電子器件制造廠家）
² 減速控制 (-d) 或加速檢測 (-r)
³ 對于SLP和SCA 功能必須在“上電”以后作為安全參考 (詳見集成手冊 0 580 935, 章節 8.1.2, S. 22)

電氣連接 PCB連接器，8腳

針腳	信號
1a	RX-N
2a	RX-P
3a	TX-P
4a	TX-N
1b	屏蔽
2b	N.C.
3b	UB -
4b	UB +

電氣連接 PCB連接器，2腳

針腳	信號
1	T +
2	T -

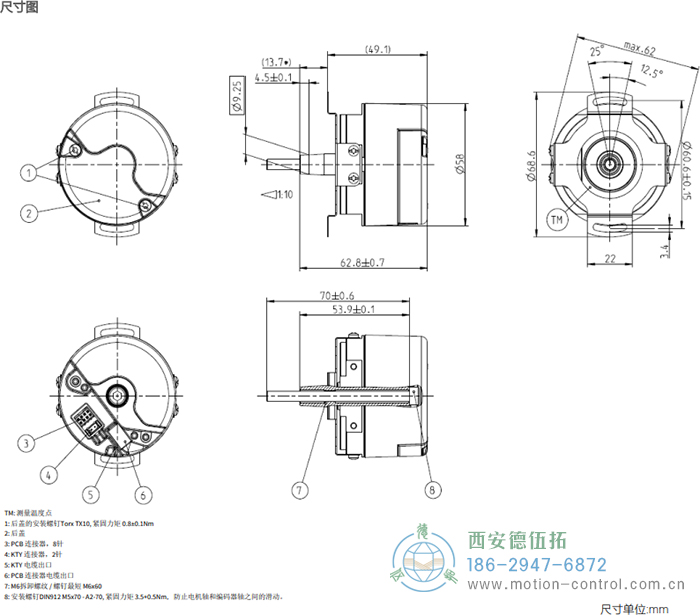

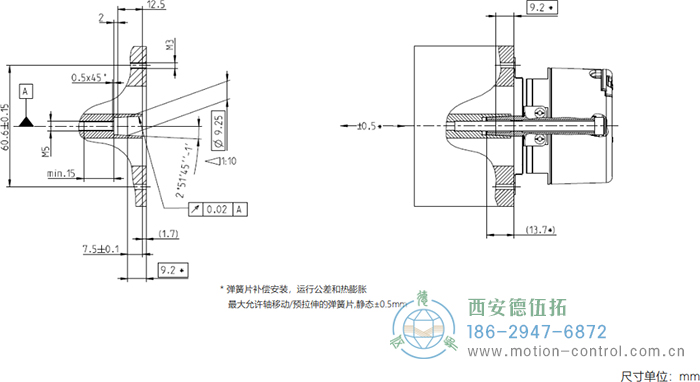

AD58 DRIVE-CLiQ光電絕對值電機反饋編碼器外形及安裝尺寸

AD58 DRIVE-CLiQ光電絕對值電機反饋編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AD58 DRIVE-CLiQ光電絕對值電機反饋編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AD 58S	0020 20 位單圈 0024 24 位單圈 1220 12 位多圈 + 20 位單圈 1224 12 位多圈 + 24 位單圈	E DC 10V`30V	2.1K 彈簧片IP50，錐度1:10	DQ DRIVE-CLIQ	3 PCB連接器，軸向

連接電纜


附件

兩端帶插頭的連接電纜 (孔) 連接電源/通訊信號	訂購代碼
M12 連接器, 8-針, 法蘭接頭, FEP-電纜, 0.15 m	1 580 022
M12 連接器, 8-針, 法蘭接頭, FEP-電纜, 0.20 m	1 580 023
M12 連接器, 8-針, 法蘭接頭, FEP-電纜, 0.30 m	1 580 024

電氣連接
M12 連接器, 8-腳, 法蘭接頭

管腳	信號
1	UB +
2	N.C.
3	RX-P
4	RX-N
5	UB -
6	TX-N
7	TX-P
8	N.C.

單端帶插頭的連接電纜 (孔) 連接溫度傳感器	訂購代碼
2-腳, 電纜 0.23 m	1 580 021

電氣連接
溫度傳感器

顏色	信號
綠色	T +
棕色	T -
