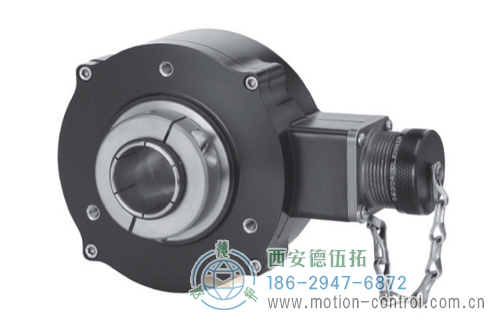

ISD37重載光電增量防爆編碼器技術參數

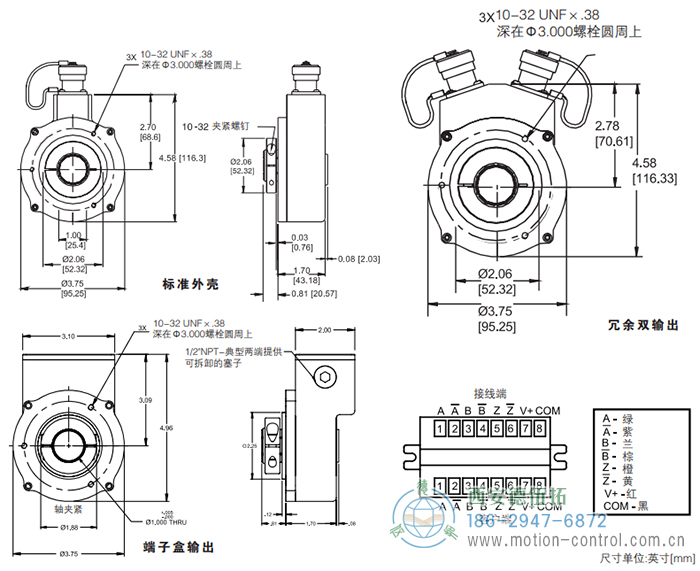

技術數據(機械)
|
軸材料
|
不銹鋼(用于1"軸孔可選陽極氧化6061鋁)
|
|
孔直徑
|
1.00"、0.875"、0.750"、0.625"、16mm、15mm、12mm。1"以下孔具有絕緣軸套(對于不銹鋼軸，1"軸孔電氣不絕緣)
|
|
孔徑向跳動
|
中點處±0.0005TIR
|
|
最小軸配合長度
|
1.60"
|
|
啟動轉矩
|
最大4.5in-oz(25℃)
|
|
運行轉矩
|
最大4.0in-oz(室溫)
|
|
軸承
|
61806-ZZ
|
|
軸承使用壽命
|
額定軸載荷下5×108轉(參閱制造商說明書)
|
|
機殼和外罩
|
硬質陽極化鋁
同時可提供不銹鋼
|
|
碼盤材料
|
聚酯薄膜
|
|
重量
|
35盎司，標準
|
|
工作溫度
|
-40`+80℃
|
|
儲存溫度
|
-40`+100℃
|
|
抗沖擊
|
400G，持續(xù)6毫秒
|
|
抗振動
|
20G，5至3000Hz
|
|
濕度
|
100%
|
|
防護等級
|
IP67
|
注釋："MS"類型匹配連接器和預制電纜額定等級為NEMA12。"M12"電纜組件的額定等級是IP67。
技術數據(電氣)
|
編碼方式
|
增量式
|
|
分辨率
|
最高5000PPR。參閱訂貨信息。
|
|
格式
|

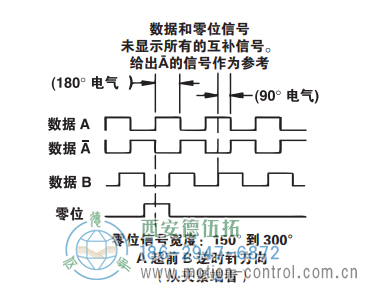

兩通道正交方波(AB)，帶可選零位信號Z和互補輸出
|
|
相位檢測
|
從編碼器軸夾緊端方向看，A超前B，編碼器逆時針旋轉
|
|
正交相位
|
分辨率≤1200PPR：90°±15°電氣
分辨率＞1250PPR：90°±30°電氣
|
|
對稱性
|
分辨率≤1200PPR：180°±18°電氣
分辨率＞1250PPR：180°±25°電氣
|
|
波形
|
方波上升沿和下降沿小于1μs,負載電容1000pf
|
|
電源電壓
|
5VDC，7-26VDC
|
|
輸出芯片
|
ET7272、ET7273
|
|
頻率響應
|
125kHz
|
|
連接
|
MS連接器，M12連接器，
帶密封電纜輸出。參閱訂貨信息。
|
|
配套連接器
|
6針MS，MS3106A-14S-6S型(MCN-N4)；
7針MS，MS3106A-16S-1S型(MCN-N5)；
10針MS，MS3106A-18S-1S型(MCN-N6)；
10針卡口接頭，MS3116-F12-10S型(MCN-B1)；
10針，NEMA4類型(MCN-N6N4)
電線帶5針M12連接器，p/n 112859-xxx
電線帶8針M12連接器，p/n 112860-xxx
|
信號格式
電氣連接
5&8針M12電纜附件(代碼5=H或J)
這里提供連接器引腳編號和電纜組件纜線顏色的參考信息。
|
編碼器功能
|
電纜#112859-5針單端
|
電纜#112860-8針單端
|
電纜#112860-8針差分
|
|
針
|
電纜顏色
|
針
|
電纜顏色
|
針
|
電纜顏色
|
|
信號A
|
4
|
黑色
|
1
|
棕色
|
1
|
棕色
|
|
信號B
|
2
|
白色
|
4
|
橙色
|
4
|
橙色
|
|
*信號Z
|
5
|
灰色
|
6
|
黃色
|
6
|
黃色
|
|
電源+V
|
1
|
棕色
|
2
|
紅色
|
2
|
紅色
|
|
Com
|
3
|
藍色
|
7
|
黑色
|
7
|
黑色
|
|
信號A
|
-
|
-
|
-
|
-
|
3
|
棕色/白色
|
|
信號B
|
-
|
-
|
-
|
-
|
5
|
橙色/白色
|
|
*信號Z
|
-
|
-
|
-
|
-
|
8
|
黃色/白色
|
電氣連接(續(xù))
6、7&10腳MS連接罵和電纜
這里提供連接器和配套/電纜附件針編號和電纜顏色的參考信息。直接電纜輸出類型的顏色與每一個輸出配置相同。
|
編碼器功能
|
電纜#108594-6針單端
|
電纜#108595-7針單端
|
電纜#108596-7針差分線路驅動器，無零位
|
電纜#1400635-10或109209-(NEMA4)10針差分線驅輸出
|
電纜#114448-10針卡口接頭
|
電纜出線，帶密封
|
|
針
|
電纜顏色
|
針
|
電纜顏色
|
針
|
電纜顏色
|
針
|
電纜顏色
|
針
|
電纜顏色
|
電纜顏色
|
|
信號A
|
E
|
棕色
|
A
|
棕色
|
A
|
棕色
|
A
|
棕色
|
A
|
棕色
|
綠色
|
|
信號B
|
D
|
橙色
|
B
|
橙色
|
B
|
橙色
|
B
|
橙色
|
B
|
橙色
|
藍色
|
|
信號Z
|
C
|
黃色
|
C
|
黃色
|
-
|
-
|
C
|
黃色
|
C
|
黃色
|
橙色
|
|
電源+V
|
B
|
紅色
|
D
|
紅色
|
D
|
紅色
|
D
|
紅色
|
D
|
紅色
|
紅色
|
|
Com
|
A
|
黑色
|
F
|
黑色
|
F
|
黑色
|
F
|
黑色
|
E
|
-
|
黑色
|
|
外殼
|
-
|
-
|
G
|
綠色
|
G
|
綠色
|
G
|
綠色
|
F
|
黑色
|
白色
|
|
N/C或屏蔽層
|
F
|
-
|
E
|
-
|
-
|
-
|
E
|
-
|
G
|
綠色
|
-
|
|
信號A
|
-
|
-
|
-
|
-
|
C
|
棕色/白色
|
H
|
棕色/白色
|
H
|
棕色/白色
|
紫色
|
|
信號B
|
-
|
-
|
-
|
-
|
E
|
橙色/白色
|
I
|
橙色/白色
|
J
|
橙色/白色
|
棕色
|
|
信號Z
|
-
|
-
|
-
|
-
|
-
|
-
|
J
|
黃色/白色
|
K
|
黃色/白色
|
黃色
|
ISD37重載光電增量防爆編碼器訂貨說明
在訂貨時我們需要確認用戶所購買的編碼器的相關規(guī)格參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。
|
型號
|
PPR
|
孔尺寸
|
輸出格式
|
終端
|
選項
|
特殊選項
|
|
ISD37
|
□□□□
|
□
|
□
|
□
|
□
|
□□
|
|
ISD37 防爆編碼器
|
0015
0032
0050
0060
0100
0200
0240
0250
0500
0512
0600
1000
1024
1200
2000
2048
3072
5000
|
0 6mm
1 1/4"
3 8mm
4 3/8"
5 10mm
6 12mm
7 1/2"
8 5/8"
9 15mm
A 16mm
C 19mm
D 3/4"
E 20mm
F 7/8"
G 24mm
H 1"不絕緣
P 25mm
不絕緣
|
A 單端ABZ，7-26V輸入，7-26V推挽輸出(7272)
C 單端ABZ，5V輸入，5V推挽輸出(7272)
D 單端ABZ，7-26V輸入，5V推挽輸出(7272)
E 單端ABZ，7-26V輸入，7-26V集電極開路輸出(2222)
F 單端ABZ，7-26V輸入，7-26V集電極開路輸出，帶1k上拉電阻(2222)
-----------
當代碼5是H時，G，H，J不可選擇
G 差分AB，5V輸入，5V推挽輸出(7272)
H 差分AB，7-26V輸入，7-26V輸出(7272)
J 差分AB，7-26V輸入，5V輸出(7272)
-----------
當代碼5是0，1，5，6，H時，K，L，M不可選擇
K 差分ABZ，5V輸入，5V輸出(7272)
L 差分ABZ，7-26V輸入，7-26V輸出(7272)
M 差分ABZ，7-26V輸入，5V輸出(7272)
|
0 6針插頭
1 7針插頭
2 10針插頭
4 10針卡口插頭
5 6針+配套插頭
6 7針+配套插頭
7 10針+配套插頭
8 12針CW配套插頭
9 10針卡口連接器+配套插頭
A .5m(20")電纜
C 1m(39")電纜
D 2m(79")電纜
H 5針M12插頭
J 8針M12插頭
K 1.5英尺(18")電纜，帶10針插頭
M 5英尺(60")電纜
N 10英尺(120")電纜
P 1.5英尺(18"0)電纜，帶10針穿板式連接器
---------
當代碼6=0，1，2，3，A，C可選
T 接線合導管出口
|
0 無選項
1 槽型彈簧片
2 單點彈簧片4.5"C面
3 單點彈簧片8.5"C面
4 雙路隔離輸出信號，不帶彈簧片
5 雙路隔離輸出信號，槽型彈簧片
6 雙路隔離輸出信號，4.5"C面彈簧片
7 雙路隔離輸出信號，8.5"C面彈簧片
A 旋轉拉桿
C 公制旋轉拉桿
B 雙路隔離輸出信號，旋轉拉桿
E 雙路隔離輸出信號，公制旋轉拉桿
|
空白 無
01 鍍鎳外殼
02 不銹鋼外殼
|
附件

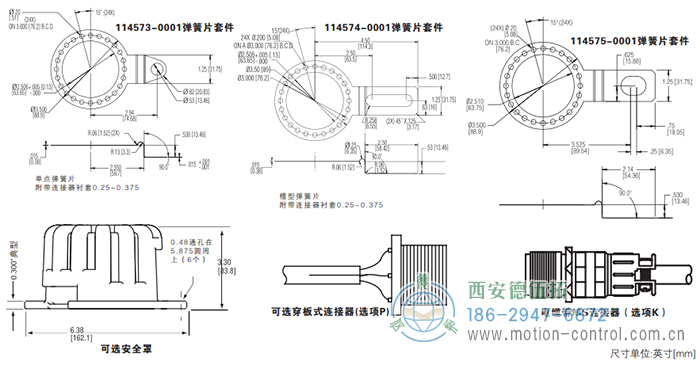

114573-0001 安裝4.5"電機C面的彈簧片組件，單點安裝，3/8"螺栓
114574-0001 安裝于標準交流電機風扇罩的彈簧片組件，T型螺栓
114575-0001 安裝于8.5"電機C面的彈簧片組件，單點安裝，1/2"螺栓
以下組件當代碼5是T時不兼容
114591-0001 罩殼組件，適用于56C面
114592-0001 罩殼組件，適用于風扇罩
114593-0001 雙罩殼組件，適用于56C面
114594-0001 雙罩殼組件，適用于風扇罩
MS插頭帶10英尺電纜
108594-0010 6針MS插頭帶線纜，用于單端輸出
108595-0010 7針MS插頭帶電纜，用于單端輸出
108596-0010 7針MS插頭帶電纜，用于差分線驅動輸出不帶零位信號
10400635-0010 10針MS插頭帶線纜，用于差分線驅動輸出帶零位信號
109209-0010 NEMA4 10針插頭帶線纜，用于差分線驅動輸出帶零位信號
15英尺帶MS連接器電纜
112859-0015 用于單端輸出的5針M12電纜
112860-0015 用于單端輸出的8針M12電纜
112860-0015 用于線驅動輸出帶零位信號的10針M12電纜
配套插頭(無電纜)
6針 MS3106A-14S-6S(MCN-N4)
7針 MS3106A-16S-1S(MCN-N5)
10針 MS3106A-18-1S(MCN-N6)
10針卡口 MS3116-F12-10S(MCN-B1)
10針 NEMA4類型(MCN-N6N4)
