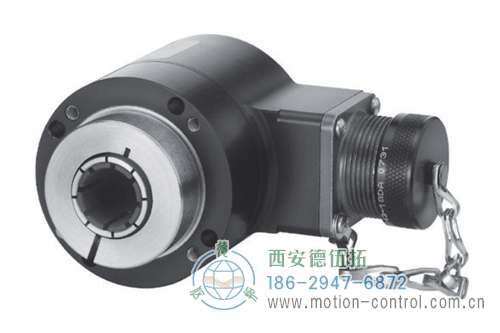

ISD25重載光電增量防爆編碼器
緊湊軸套設計，并帶現場可更換絕緣軸套
不易破損的碼盤，分辨率可達3600ppr
適合防爆應用，符合ATEX和CSA認證
防護等級I可達P67
具有氧化鋁、不銹鋼或鍍鎳外殼
ISD25重載光電增量防爆編碼器產品規格
外徑：2.32"(58.93mm)
軸徑或孔徑：3/8"(9.5mm) ~ 3/4"(19.1mm)
脈沖數或分辨率：1~3600
防護等級：IP67
最高轉速：6,000 RPM
ISD25重載光電增量防爆編碼器標準工作特性
分辨率：1~3600 ppr
ISD25重載光電增量防爆編碼器電氣特性
輸入電壓：DC 5~26V，最大電流60mA，不包括輸出負載
ATEX：DC 5V，DC 7~26V
ISD25重載光電增量防爆編碼器機械特性
外殼材料：硬氧化鋁，還包括化學鍍鎳和不銹鋼
碼盤材料：金屬或塑料
ISD25重載光電增量防爆編碼器環境特性
工作溫度：-40°C ~ +80°C
外殼防護等級：IP67
ISD25重載光電增量防爆編碼器技術參數
技術數據(機械)
|
軸材料
|
不銹鋼303(鈍化)
|
|
孔徑
|
3.8"，10mm，12mm，1/2"、5/8"、3/4"提供絕緣的軸套
|
|
啟動轉矩
|
最大6.5in-oz(25℃)
|
|
軸承
|
61805-2RZ
|
|
軸承使用壽命
|
額定軸載荷下5×108轉額定軸載荷10%狀態下，5×1011轉。(參閱制造商說明書)
|
|
機殼和外罩
|
硬質陽極氧化鋁
同時具有無電鍍的鎳涂飾和不銹鋼，提供彈簧片
|
|
碼盤材料
|
聚酯薄膜
|
|
重量
|
20盎司，標準
|
|
工作溫度
|
-40`+80℃
|
|
儲存溫度
|
-40`+100℃
|
|
抗沖擊
|
50G，持續11毫秒
|
|
抗振動
|
20G，5`2000Hz
|
|
濕度
|
100%
|
|
防護等級
|
IP67
|
技術數據(電氣)
|
編碼方式
|
增量式
|
|
分辨率
|
1`5000PPR(脈沖/轉)
|
|
格式
|
兩通道正交方波(AB)，帶可選零位信號Z和互補輸出
|
|
相位檢測
|
從編碼器軸夾緊端方向看，A超前B，編碼器逆時針旋轉
|
|
正交相位
|
分辨率≤625PPR：90°±15°電氣
分辨率＞625PPR：90°±30°電氣
|
|
對稱性
|
分辨率≤1024PPR：180°±18°電氣
分辨率＞1024PPR：180°±25°電氣
|
|
波形
|
方波上升沿和下降沿小于1μs,負載電容1000pf
|
|
輸入功率
|
5VDC，7-26VDC
|
|
輸出芯片
|
2N2222、ET7272、ET7273
|
|
頻率響應
|
125kHz
|
|
終端
|
6、7或10針MS連接器；5或8針M12連接器；電纜輸出，帶密封圈
|
|
配套連接器
|
6針，MS3106A-14S-6S型(MCN-N4)；
7針，MS3106A-16S-1S型(MCN-N5)；
10針，MS3106A-18-1S型(MCN-N6)；
10針，NEMA4類型(MCN-N6N4)
|

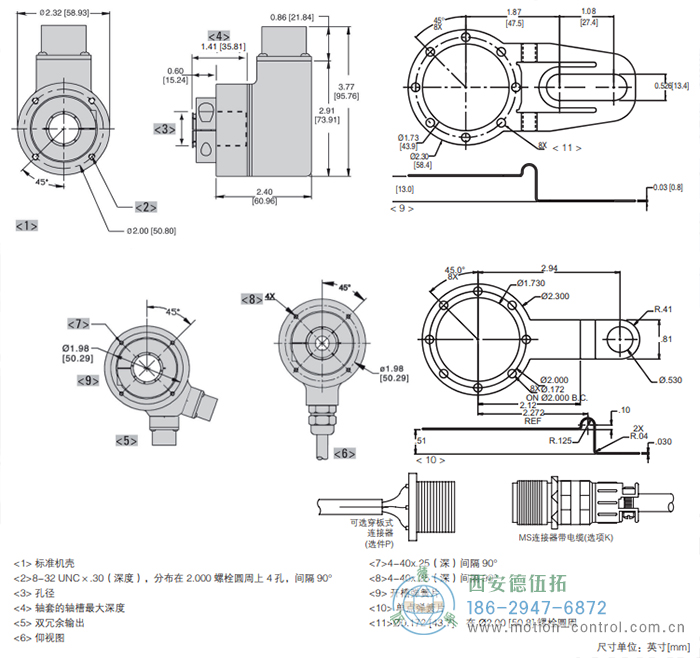

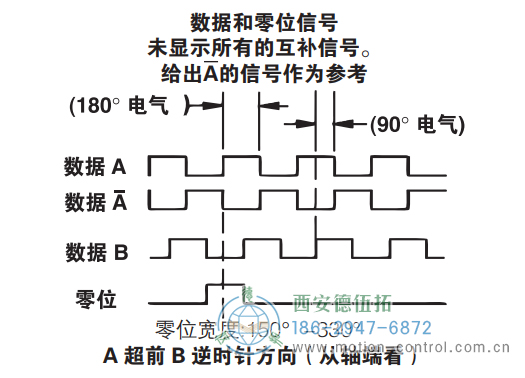

信號格式
電氣連接
5&8針M12電纜附件(代碼5=H或J)
這里提供連接器引腳編號和電纜組件纜線顏色的參考信息。
|
編碼器功能
|
電纜#112859-5針單端
|
電纜#112860-8針單端
|
電纜#112860-8針差分
|
|
針
|
電纜顏色
|
針
|
電纜顏色
|
針
|
電纜顏色
|
|
信號A
|
4
|
黑色
|
1
|
棕色
|
1
|
棕色
|
|
信號B
|
2
|
白色
|
4
|
橙色
|
4
|
橙色
|
|
信號Z*
|
5
|
灰色
|
6
|
黃色
|
6
|
黃色
|
|
電源+V
|
1
|
棕色
|
2
|
紅色
|
2
|
紅色
|
|
Com
|
3
|
藍色
|
7
|
黑色
|
7
|
黑色
|
|
信號A
|
-
|
-
|
-
|
-
|
3
|
棕色/白色
|
|
信號B
|
-
|
-
|
-
|
-
|
5
|
橙色/白色
|
|
信號Z*
|
-
|
-
|
-
|
-
|
8
|
黃色/白色
|
*零位信號不是所有的型號都提供，詳見訂購信息。
電纜配置：PVC護套，額定105℃，全部金屬箔屏蔽，最小使用AWG24號導線。
6、7&10腳MS連接罵和電纜
這里提供連接器和配套/輔助電纜組件針編號和電纜顏色的參考信息。這些型號配有直接電纜出口，顏色編碼如右欄所示。
|
編碼器功能
|
電纜#108594-6針單端
|
電纜#108595-7針單端
|
電纜#108596-7針差分線路驅動器，無零位
|
電纜#1400635-10或109209-(NEMA4)10針差分線路驅動器，帶零位
|
電纜#115901-*12針CCW
|
電纜出線，帶密封
|
|
針
|
電纜顏色
|
針
|
電纜顏色
|
針
|
電纜顏色
|
針
|
電纜顏色
|
針
|
電纜顏色
|
電纜顏色
|
|
信號A
|
E
|
棕色
|
A
|
棕色
|
A
|
棕色
|
A
|
棕色
|
5
|
棕色
|
綠色
|
|
信號B
|
D
|
橙色
|
B
|
橙色
|
B
|
橙色
|
B
|
橙色
|
8
|
橙色
|
藍色
|
|
信號Z
|
C
|
黃色
|
C
|
黃色
|
-
|
-
|
C
|
黃色
|
3
|
黃色
|
橙色
|
|
電源+V
|
B
|
紅色
|
D
|
紅色
|
D
|
紅色
|
D
|
紅色
|
12
|
紅色
|
紅色
|
|
Com
|
A
|
黑色
|
F
|
黑色
|
F
|
黑色
|
F
|
黑色
|
10
|
黑色
|
黑色
|
|
外殼
|
-
|
-
|
G
|
綠色
|
G
|
綠色
|
G
|
綠色
|
9
|
-
|
白色
|
|
N/C
|
F
|
-
|
E
|
-
|
-
|
-
|
E
|
黑色
|
7
|
-
|
-
|
|
信號A
|
-
|
-
|
-
|
-
|
C
|
棕色/白色
|
H
|
棕色/白色
|
6
|
棕色/白色
|
紫色
|
|
信號B
|
-
|
-
|
-
|
-
|
E
|
橙色/白色
|
I
|
橙色/白色
|
1
|
橙色/白色
|
棕色
|
|
信號Z
|
-
|
-
|
-
|
-
|
-
|
-
|
J
|
黃色/白色
|
4
|
黃色/白色
|
黃色
|
注："MS"類型匹配連接器和預制電纜達到NEMA12。
"M12"電纜附件達到IP67。
對于防水，要使用NEMA4 10針電纜和連接器 109209-XXXX。
ISD25重載光電增量防爆編碼器訂貨說明
在訂貨時我們需要確認用戶所購買的ISD25重載光電增量防爆編碼器的相關規格參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。
|
型號
|
PPR
|
孔尺寸
|
輸出格式
|
終端
|
選項
|
特殊選項
|
|
ISD 25
|
□□□□
|
□
|
□
|
□
|
□
|
□□
|
|
ISD25 防爆編碼器
|
0001 0360
0010 0500
0024 0512
0025 0600
0035 0625
0040 0720
0060 1000
0100 1024
0120 1200
0192 1250
0200 1440
0240 2500
0250 2540
0256 2600
0300 3600
|
0 6mm
1 1/4"
2 5/6"
3 8mm
4 3/8"
5 10mm
6 12mm
7 1/2"
8 5/8"
9 15mm
A 16mm
C 19mm
D 3/4"
|
A 單端ABZ，7-26V輸入，7-26V推挽輸出(7272)
C 單端ABZ，5V輸入，5V推挽輸出(7272)
D 單端ABZ，7-26V輸入，7-26V集電極開路輸出(7273)
E 單端ABZ，7-26V輸入，7-26V集電極開路輸出(2222)
F 單端ABZ，7-26V輸入，7-26V集電極開路輸出，帶2.2千歐上拉電阻(2222)
-----------
當代碼5是H，代碼6是3，4，5時，G，H，J不可選擇
G 差分AB，5V輸入，5V推挽輸出(7272)
H 差分AB，7-26V輸入，7-26V輸出(7272)
J 差分AB，7-26V輸入，5V輸出(7272)
-----------
當代碼5是0，1，5，6，H，代碼6是3，4，5時，K，L，M不可選擇
K 差分ABZ，5V輸入，5V輸出(7272)
L 差分ABZ，7-26V輸入，7-26V輸出(7272)
M 差分ABZ，7-26V輸入，5V輸出(7272)
|
0 6針連接器
1 7針連接器
2 10針連接器
4 10針卡口連接器
5 6針連接器+配套連接器
6 7針連接器+配套連接器
7 10針連接器+配套連接器
8 12針連接器+配套連接器
9 10針卡口連接器+配套連接器
A .5m(20")電纜
C 1m(39")電纜
D 2m(79")電纜
E 3m(118")電纜
L 4m(157")電纜
H 5針M12
J 8針M12
K 1.5英尺(18")電纜，帶10針插頭
M 5英尺電纜帶
N 10英尺電纜帶
P 1.5英尺電纜，帶10針穿板式連接器
|
0 不選
1 槽型彈簧片
2 單點彈簧片
3 不帶彈簧片，雙路隔離輸出信號
4 槽型彈簧片，雙路隔離輸出信號
5 單點彈簧片，雙路隔離輸出信號
|
空白 無
01 鍍鎳外殼
02 不銹鋼外殼
|
*注：同時使用雙輸出可能沒有ATEX認證，詳情請咨詢廠家。
**注：為確保系帶正常工作可能需要配置彈簧片，彈簧片可由客戶提供或采取以下附件形式訂購：
113764-0010 單點彈簧片套件
113766-0010 開槽彈簧片套件
MS連接器帶10英尺電纜
108594-0010 6針MS電纜組件，用于單端輸出
108595-0010 7針MS電纜組件，用于單端輸出
108596-0010 7針MS插頭帶電纜，用于差分線驅動輸出，不帶零位信號
10400635-0010 10針MS插頭帶線纜，用于差分線驅動輸出，帶零位信號
109209-0010 NEMA4 10針插頭帶線纜，用于差分線驅動輸出，帶零位信號
15英尺帶MS12連接器電纜
112859-0015 6針M12電纜組件。用于單端輸出
112860-0015 8針M12電纜組件。用于單端輸出
112860-0015 8針M12電纜組件。用于線驅動輸出
匹配連接器(不帶電纜)
6針 MS3106A-14S-6S(MCN-N4)
7針 MS3106A-16S-1S(MCN-N5)
10針 MS3106A-18-1S(MCN-N6)
10針 NEMA4類型(MCN-N6N4)
