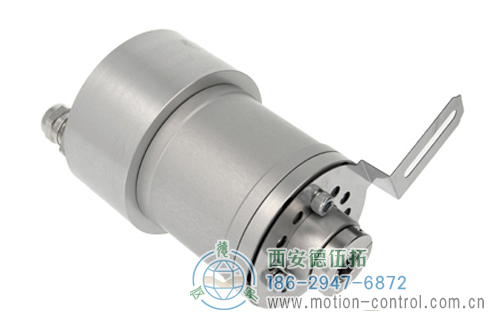

UCE絕對值防爆編碼器
能夠提供獨一無二的精確位置數據，即使斷電后發生的移動，也會轉換為精確的位置值。
超過六十萬種編碼器可選
可選多種電氣接口：從模擬量或串行（SSI） 輸出，再到工業現場總線和工業以太網總線。

UCE絕對值防爆編碼器接口
接口：電流型模擬量
手動功能：測量位置的起點和終點可以通過電纜或連接器進行設置

UCE絕對值防爆編碼器環境規格
外殼防護等級(軸)：IP66/IP67
外殼防護等級(外殼)：IP66/IP67
工作溫度：-40 °C (-40 °F) - +70 °C (+158 °F)
濕度：98%相對濕度, 無凝結狀態

UCE絕對值防爆編碼器技術參數

電氣數據

電源電壓	8 – 32 VDC
啟動時間	<500 ms
最大負載電阻	500 Ω
模擬量精度	@ 20 mA = ±20 μA （在正常的供電情況下）
線性度	0.15%
建立時間	32ms（從最小值到最大值的跳躍）
反極性保護	是
短路保護	是
EMC:發射干擾	DIN EN 61000-6-4
EMC:抗干擾	DIN EN 61000-6-2
MTTF	283.3 年在40 ℃下

傳感器

技術	磁性
單圈分辨率	13 位
分辨率 多圈	4 位
多圈技術	自發電的磁性脈沖計數器（無需電池和齒輪組）
精度 (INL)	±0.0878°（≤12位）
檢測信號 (默認值)	逆時針旋轉(面向軸)時，數值減少
認證 認證/壽命 碼制 碼	模擬量電流信號 4 – 20 mA
最小測量范圍	0 – 11.25°
輸出分辨率	在全量程內最高分辨率13位（分級轉動-當測量范圍小于90度時分辨率將至13位以下）
多圈范圍	16圈（默認設置）。用戶可使用縮放功能使測量范圍達32768轉

機械數據

連接帽材料	不銹鋼 V4A (1.4404; 316L)
外殼材料	不銹鋼（V4A） (1.4404, 316L)
外殼涂層	無涂層
法蘭形式	夾緊法蘭, ? 78 mm ATEX
法蘭材料	不銹鋼 V4A (1.4404, 316L)
軸的類型	實心軸, 單面平坦型軸, 長度 = 20 mm
軸的直徑	? 10 mm (0.39")
轉子轉動慣量	≤ 35 gcm2 [≤ 0.2 oz-in2]
摩擦力矩	≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高機械速度	≤ 3000 1/min
耐沖擊性	≤ 100g (11毫秒半弦波, EN 60068-2-27)
耐振動性	≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
長度	150 mm (5.91")
重量	3635 g (8.01 lb)

電氣連接

連接方向	徑向
連接類型	2 × 悶頭，軸向

電氣連接

Approval	CE + ATEX Zone 1 & 21 (Oil+Gas)
產品壽命周期信息	新產品

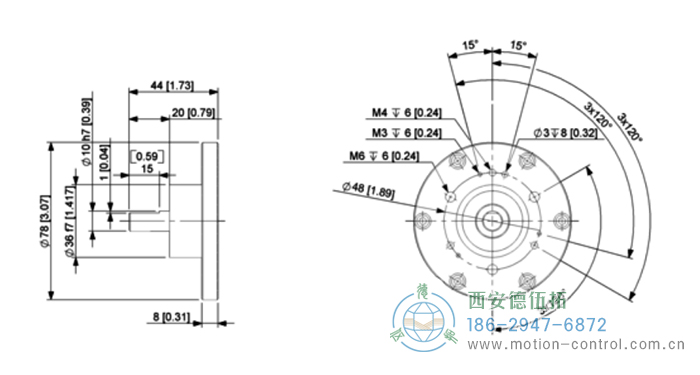

UCE絕對值防爆編碼器的外形及安裝尺寸


所有尺寸均為[英寸]毫米。此信息和圖紙的目的旨在于一般性的介紹。如需要更詳細的技術圖紙，請聯系客服索取。

UCE絕對值防爆編碼器訂購選型表

產品型號	軸/法蘭選項	通訊接口	測量精度	證書	IP等級	產品壽命周期	機械	圈數	分辨率	連接	材料	備注
UCE-AV001-0013-E140-HFG	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	新產品	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 軸向	鋁/鋼	0.1° 精度
UCE-AV001-0013-F100-HFG	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	新產品	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 軸向	鋁/鋼	0.1° 精度
UCE-AV001-0013-E14S-HFG	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP67	新產品	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 軸向	鋁/鋼	0.1° 精度, 軸封
UCE-AV001-0013-F10S-HFG	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP67	新產品	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 軸向	鋁/鋼	0.1° 精度, 軸封
UCE-AV001-0013-E14W-HFG	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP67	新產品	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 軸向	不銹鋼 V4A (1.4404, 316L)	0.1° 精度, 軸封
UCE-AV001-0013-F10W-HFG	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP67	新產品	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 軸向	不銹鋼 V4A (1.4404, 316L)	0.1° 精度, 軸封
UCE-AV001-0013-E140-HFZ	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	新產品	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 徑向	鋁/鋼	0.1° 精度
UCE-AV001-0013-F100-HFZ	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP64 / IP65	新產品	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 徑向	鋁/鋼	0.1° 精度
UCE-AV001-0013-E14S-HFZ	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP67	新產品	盲孔 ? 78 mm / ? 14 mm 軸套直徑 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 徑向	鋁/鋼	0.1° 精度, 軸封
UCE-AV001-0013-F10S-HFZ	標準	電壓型模擬量	≤ 0.09° (磁性)	ATEX Zone 1 & 21 (石油和天然氣)	IP67	新產品	實心軸 ? 78 mm 夾緊法蘭 ? 10 mm 軸 (ATEX)	單圈	13 位 (8192步; 0.044°)	接線盒 2 x 悶頭, 徑向	鋁/鋼	0.1° 精度, 軸封
