AC58-DeviceNet光電絕對值通用編碼器
可編程設置：分辨率，預置，方向
兼容Allan-Bradley
可擴展
預置功能
診斷LED指示
可選：“TICO”顯示
應用：工廠自動化，工程機械


AC58-DeviceNet光電絕對值通用編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈10-14位
防護等級：IP64/IP67
最高轉速：12,000 RPM

AC58-DeviceNet光電絕對值通用編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000 RPM（短時）

AC58-DeviceNet光電絕對值通用編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：220mA/250mA（單圈/多圈）

AC58-DeviceNet光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP67
工作溫度：-40°C~+85°C
儲存溫度：-40°C~+85°C

AC58-DeviceNet光電絕對值通用編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	實心軸 6mm，10mm；空心軸 10mm，12mm
法蘭（外殼的安裝）	同步法蘭，夾緊法蘭，帶彈簧片的軸套，方形法蘭
軸端的防護等級 (EN 60529)	IP 64或IP 67
外殼的防護等級 (EN 60529)	IP67
最大軸載	軸向40/徑向60N
最高轉速	12000min-1（短時），10 000min-1（連續）
啟動轉矩1	≤ 0.01Nm
轉動慣量	3.8×10-6kgm2
安裝軸的軸向跳動(軸套)	±1.5mm
安裝軸的徑向跳動(軸套)	±0.2mm
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +85℃
存儲溫度	-40℃ ~ +85℃
軸的材料	不銹鋼
外殼的材料	鋁
重量	約350g(單圈)，約400g(多圈)
連接	總線外殼，帶2個密封電纜出口 總線外殼，帶2個密封電纜出口+1×M12連接器(用于"Tico"顯示Conin，4腳) 總線外殼，帶1×M12連接器(Conin)，5腳

¹ 在20℃時

技術數據（電氣）

整體設計	根據 DIN EN 61010-1, 防護等級 III, 污染等級 2, 過電壓等級 II
電源電壓	直流 10 ~ 30V
典型空載電流(單圈/多圈)	220mA/250mA
EMC	干擾發射符合 EN50081-2標準 抗干擾符合 EN50082-2標準
單圈分辨率	10 ~ 14 位
多圈分辨率	12 位
輸出代碼	二進制
線性	±1/2LSB（±1LSB, 分辨率為 13, 14, 25, 26 位時適用）
規范 / 協議	DeviceNet 設計按照 Rev.2.0 可編程編碼器
可編程設置	分辨率、預置值、方向
波特率	通過 DIP 開關設定，至 125、250、500K 比特
總線終端電阻器	通過 DIP 開關設置
數值更新	每 5 毫秒更新
總線終端電阻	通過 DIP 開關設置

建議數據傳輸導線類型 A

軸電阻	135 ~ 165Ω(3 ~ 20MHz)
工作電容	< 30pF/m
導線阻抗	< 110Ω/km
絞線直徑	> 0.64mm
絞線橫截面	> 0.34mm2

傳輸速度

段長	k位/s
500m	125
250m	250
100m	500

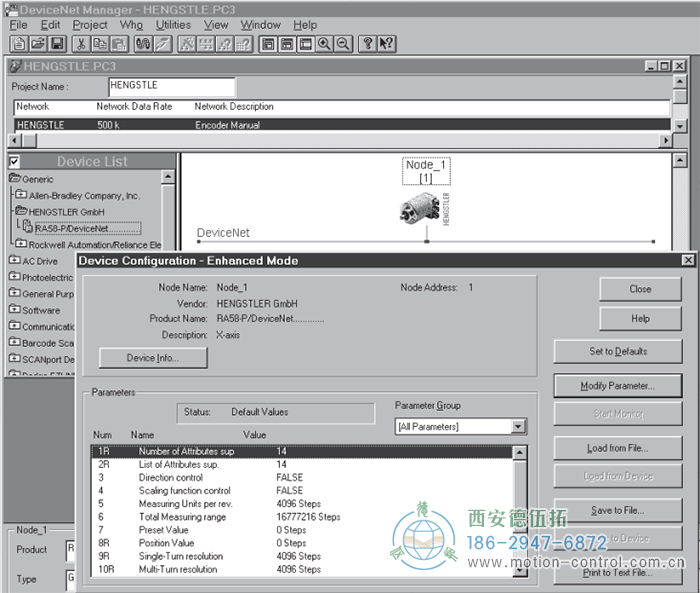

啟動 編碼器能夠被簡便快捷地安裝，并且通過EDS文件設置


電氣連接 帶2個密封電纜出口

終端
編號	信號名稱
1	UB in(直流10V`30V)
2	0V in
3	CAN-L
4	CAN-H
5	屏蔽
6	屏蔽
7	CAN-H
8	CAN-L
9	0V out
10	UB out(直流10V`30V)

電氣連接 總線外殼，帶1×M12連接器(Conin)，5腳

引腳	接頭	顏色
1	UB in(直流10V`30V)	白色
2	0V in	藍色
3	CAN-L	綠色/黃色
4	CAN-H	黑色
5	屏蔽	棕色

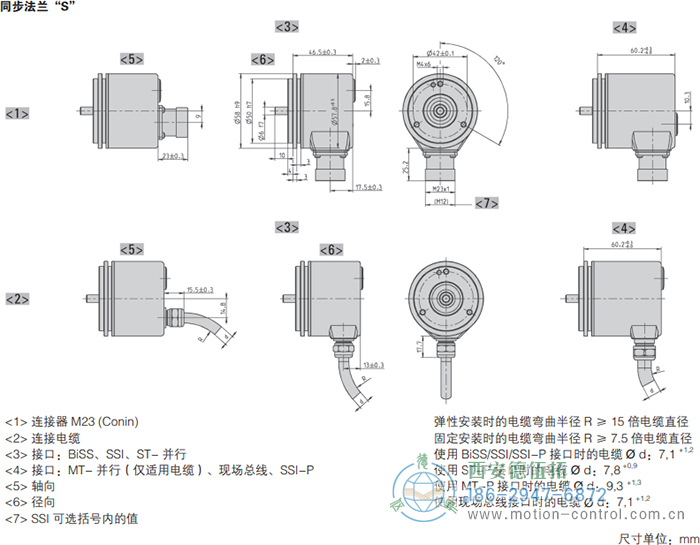

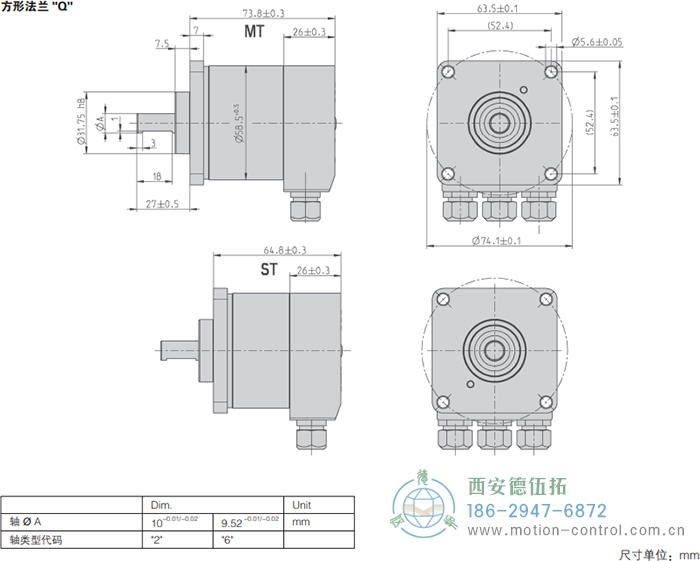

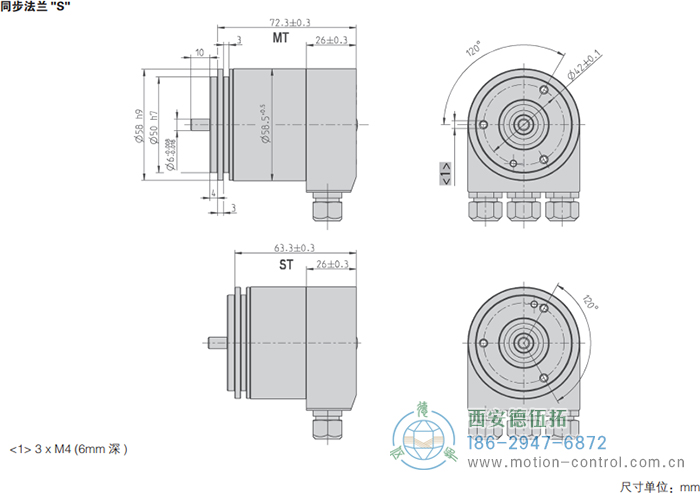

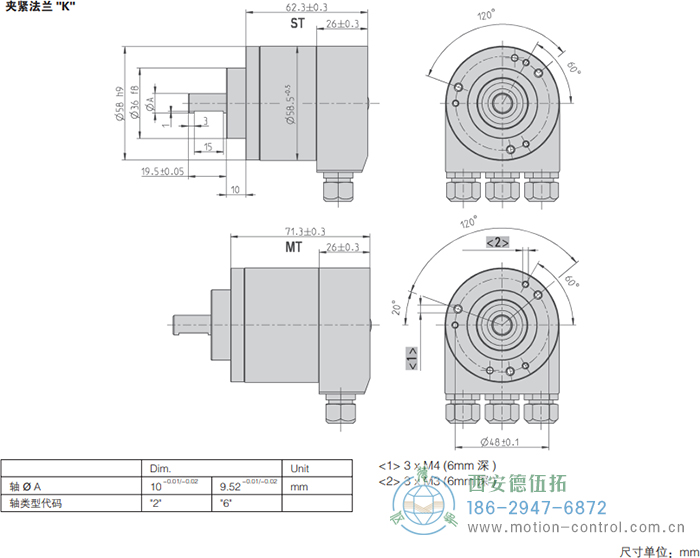

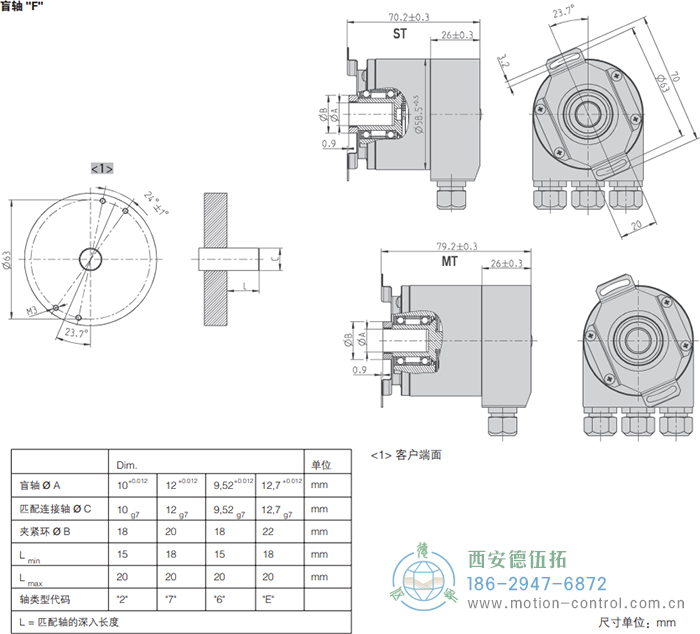

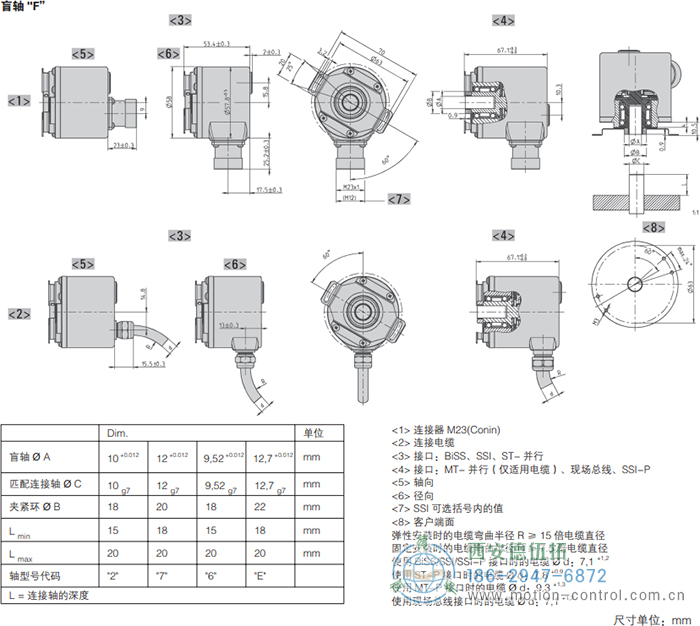

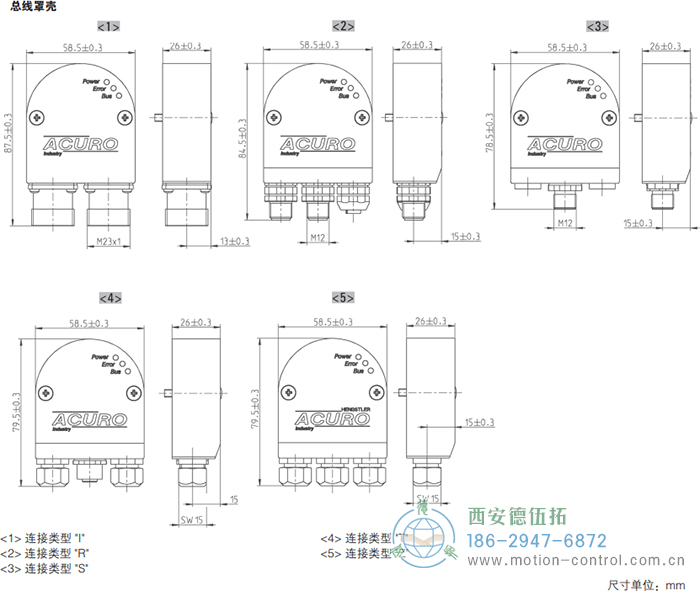

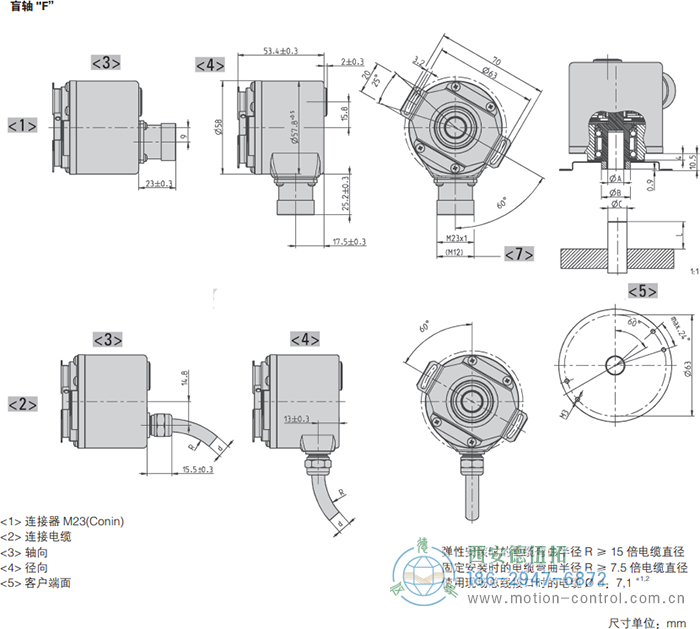

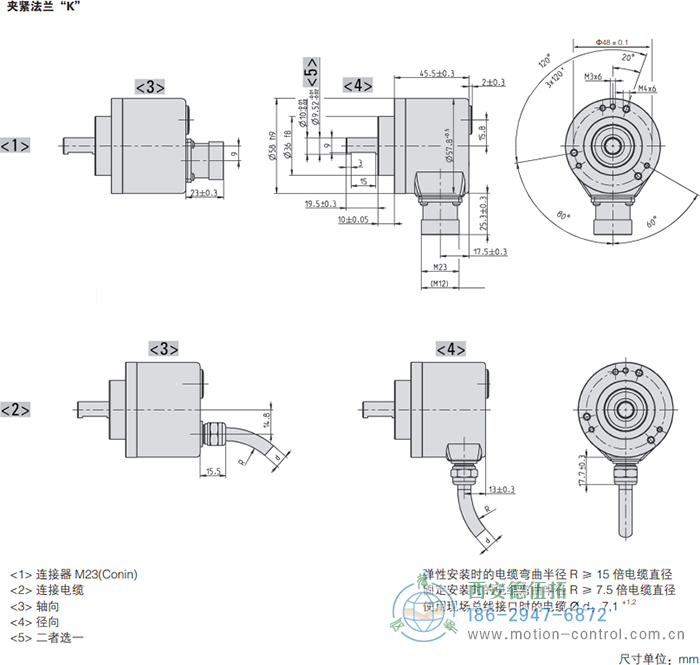

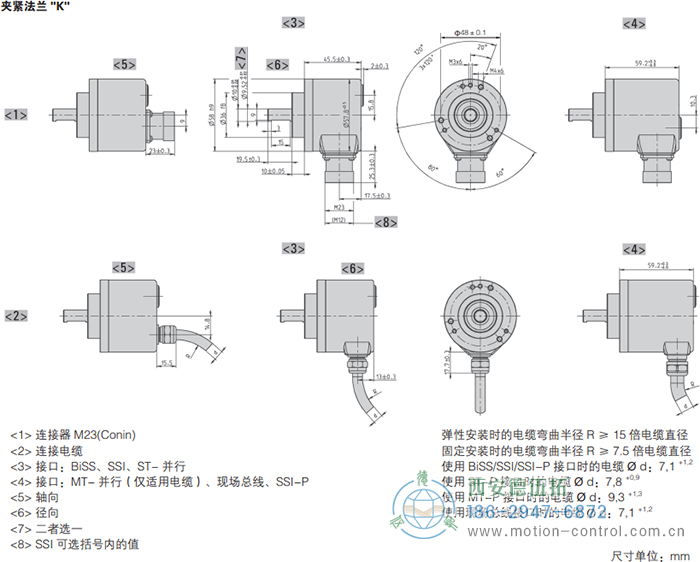

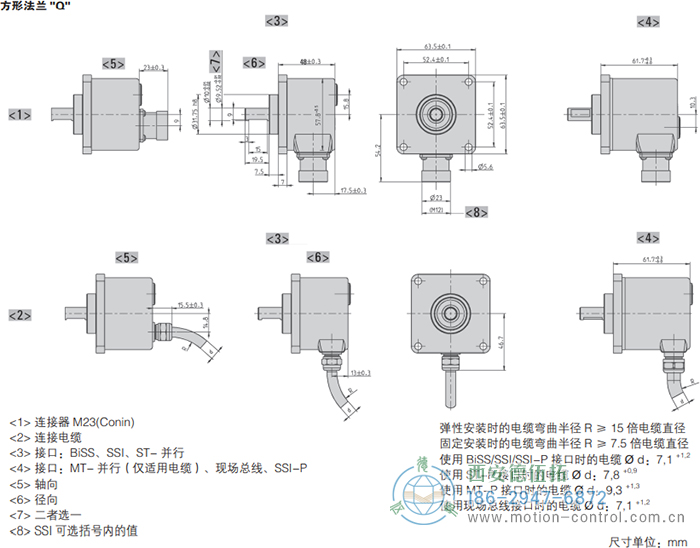

AC58-DeviceNet光電絕對值通用編碼器外形及安裝尺寸

AC58-DeviceNet光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC58-DeviceNet光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AC 58	0010 10 位單圈 0012 12 位單圈 1212 12 位單圈 + 12 位單圈 1213 12 位單圈 + 13 位單圈 1214 12 位單圈 + 14 位單圈	E 直流10`30V	S.41 同步法蘭, IP64, 6 mm S.71 同步法蘭，IP67，6mm K.42 夾緊法蘭, IP64 , 10 mm K.72 夾緊法蘭, IP67 , 10 mm K.46 夾緊法蘭, IP64 , 9.52 mm K.76 夾緊法蘭, IP67 , 9.52 mm F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝 F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝 F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝 Q.42 方形法蘭，IP64，10mm Q.72 方形法蘭，IP67，10mm Q.46 方形法蘭，IP64，9.52mm Q.76 方形法蘭，IP67，9.52mm	VD DeviceNet	S M12總線蓋，5極徑向 T 帶4極N12總線罩蓋，用于"tico"顯示屏+2個密閉電纜出口 Z 帶2個密閉電纜出口的總線蓋
