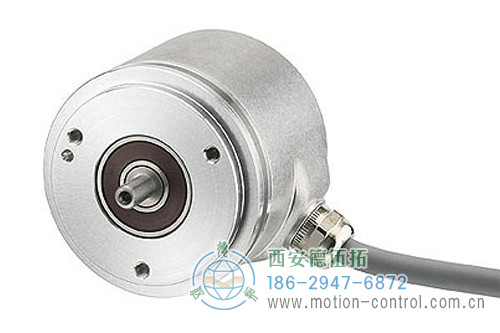

AC58-并口光電絕對值通用編碼器
ROHS,CE,UL,BiSS,設計緊湊
啟動和工作輔助：診斷LED指示，帶感光的預設鍵（僅供MT），狀態信息
三態防短路輸出
支持格雷碼或二進制碼
編碼器監控,ACURO


AC58-并口光電絕對值通用編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈10-14位
防護等級：IP64/IP67
最高轉速：12,000 RPM

AC58-并口光電絕對值通用編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）

AC58-并口光電絕對值通用編碼器電氣特性
電源電壓：DC 10~30V（應要求可提供DC 5V）
最大空載電流：200mA/300mA（單圈/多圈）

AC58-并口光電絕對值通用編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP64或IP67
工作溫度：-40°C~+100°C
儲存溫度：-40°C~+85°C

AC58-并口光電絕對值通用編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	實心軸 6mm，10mm；空心軸 10mm，12mm
法蘭（外殼的安裝）	同步法蘭，夾緊法蘭，帶彈簧片的軸套，方形法蘭
軸端的防護等級 (EN 60529)	IP 64或IP 67
外殼的防護等級 (EN 60529)	IP 64或IP 67
最大軸載	軸向40/徑向60N
安裝軸的軸向跳動(軸套)	±1.5mm
安裝軸的徑向跳動(軸套)	±0.2mm
最高轉速	連續10 000rpm，短時12 000rpm
啟動轉矩	≤ 0.01Nm
轉動慣量	3.8×10-6kgm2
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`2000Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +100℃
存儲溫度	-40℃ ~ +85℃
重量	約350g(單圈)，約400g(多圈)
連接	電纜，軸向或徑向 17針M23連接器(Conin)，軸向或徑向 37針Sub-D連接器

技術數據（電氣）

電源電壓	DC 10 ~ 30V (應要求可提供DC5V)
典型空載電流	5V：150mA(單圈)，300mA (多圈) 10·30V：200mA(單圈)，300mA (多圈)
單圈分辨率	10 ~ 14 位,格雷余碼：360，720增量
多圈分辨率	12 位
接口	并行
輸出代碼	二進制，格雷碼，或格雷余碼
線性	±1 /2 LSB
輸出電流	每比特30mA，帶短路保護
控制輸入	(單圈)鎖存，方向，三態，(多圈)三態
報警輸出	NPN集電極開路，最大5mA
LED狀態指示燈	綠色=正常，紅色=報警

數據輸出電平

電源電壓UB	DC 5V-5%+10%*	DC 10`30V
高電平輸出	≥3.5V(30mA) ≥3.9V(10mA)	≥UB-2.2V(30mA) ≥UB-1.8V(10mA)
低電平輸出	≤1.6V(30mA) ≤1.2V(10mA)	≤1.6V(30mA) ≤1.2V(10mA)
上升時間(1.5m電纜)	≤0.1μs	≤0.2μs
下降時間(1.5m電纜)	≤0.05μs	≤0.1μs

^* 應需求

控制輸入1 輸入	邏輯電平(物理)	功能
方向	1(+UB 或開路) 0(0V)	順時針(CW)旋轉代碼值遞增 順時針(CW)旋轉代碼值遞減
鎖存	1(+UB 或開路) 0(0V)	編碼器數據輸出連續變化 編碼器數據輸出存儲并恒定
三態(單圈)	1(+UB 或開路) 0(0V)	輸出激活 高陰抗輸出(三態模式)
三態(多圈)	1(+UB) 0(0V 或開路)	高陰抗輸出(三態模式) 輸出激活

¹ 推挽選擇的典型延時時間為10μs；通過集電極開路選擇時，需要外部上接電阻器(1kΩ)

電氣連接 單圈，多圈

顏色(PVC)	9位/360增量	10位/720增量	12位	13位	14位
灰色/粉色	N.C.	N.C.	N.C.	N.C.	S0(LSB)
棕色/黃色	N.C.	N.C.	N.C.	S0(LSB)	S1
棕色/灰色	N.C.	N.C.	S0(LSB)	S1	S2
紅色/藍色	N.C.	N.C.	S1	S2	S3
紫色	N.C.	S0(LSB)	S2	S3	S4
白色/紫色	S0(LSB)	S1	S3	S4	S5
白色/綠色	S1	S2	S4	S5	S6
白色/黃色	S2	S3	S5	S6	S7
白色/灰色	S3	S4	S6	S7	S8
白色/粉色	S4	S5	S7	S8	S9
白色/藍色	S5	S6	S8	S9	S10
白色/紅色	S6	S7	S9	S10	S11
白色/黑色	S7	S8	S10	S11	S12
棕色/綠色	S8(MSB)	S9(MSB)	S11(MSB)	S12(MSB)	S13(MSB)
黃色	三態S0`S8	三態S0`S9	三態S0`S11	三態S0`S12	三態S0`S13
粉色	鎖存	鎖存	鎖存	鎖存	鎖存
綠色	方向	方向	方向	方向	方向
黑色	0V	0V	0V	0V	0V
紅色	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V
棕色	報警	報警	報警	報警	報警

電氣連接 單圈，M23連接器(Conin)，17腳

引腳	9位/360增量	10位/720增量	12位	13位	14位
1	S0(LSB)	S0(LSB)	S0(LSB)	S12(MSB)	S13(MSB)
2	S1	S1	S1	S11	S12
3	S2	S2	S2	S10	S11
4	S3	S3	S3	S9	S10
5	S4	S4	S4	S8	S9
6	S5	S5	S5	S7	S8
7	S6	S6	S6	S6	S7
8	S7	S7	S7	S5	S6
9	S8(MSB)	S8	S8	S4	S5
10	N.C.	S9(MSB)	S9	S3	S4
11	N.C.	N.C.	S10	S2	S3
12	三態S0`S8	三態S0`S8	S11(MSB)	S1	S2
13	鎖存	鎖存	鎖存	S0(LSB)	S1
14	方向	方向	方向	方向	S0(LSB)
15	0V	0V	0V	0V	0V
16	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V
17	報警	報警	報警	報警	報警

電氣連接 多圈，電纜

電纜(TPE)	10cm電纜帶37針Sub-D連接器
顏色	引腳	信號名稱
棕色	2	S0
綠色	21	S1
黃色	3	S2
灰色	22	S3
粉紅色	4	S4
紫色	23	S5
灰色/粉紅色	5	S6
紅色/藍色	24	S7
白色/綠色	6	S8
棕色/綠色	25	S9
白色/黃色	7	S10
黃色/棕色	26	S11
白色/灰色	8	M0
灰色/棕色	27	M1
白色/粉紅色	9	M2
粉紅色/棕色	28	M3
白色/藍色	14	M41
棕色/藍色	33	M51
白色/紅色	15	M61
棕色/紅色	34	M71
白色/黑色	16	M82
棕色/黑色	35	M92
灰色/綠色	17	M102
黃色/灰色	36	M112
粉紅色/綠色	18	報警
黃色/粉紅色	10	方向
綠色/藍色	30	鎖存
黃色/藍色	12	三態
紅色(0.5mm2)	13	直流10V`30V
白色(0.5mm2)	31	直流10V`30V
藍色(0.5mm2)	1	0V
黑色(0.5mm2)	20	0V

¹ N.C.分辨率為16位(4位多圈)
² N.C.分辨率為16位或20位(4位或8位多圈)

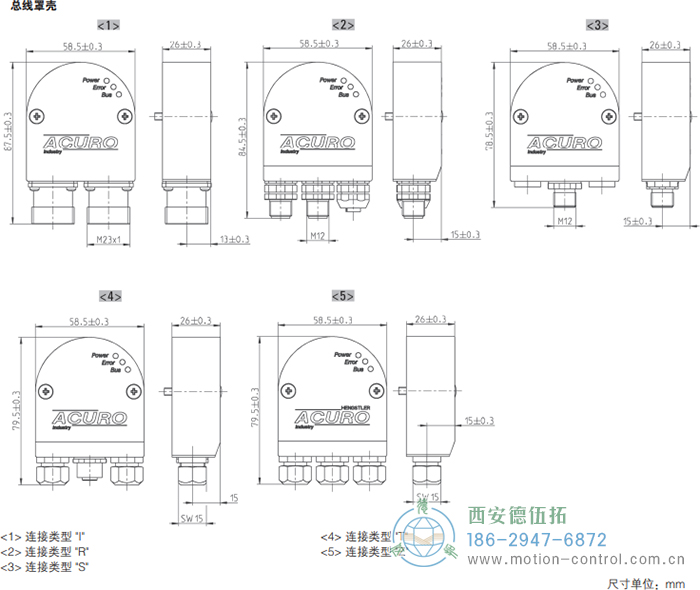

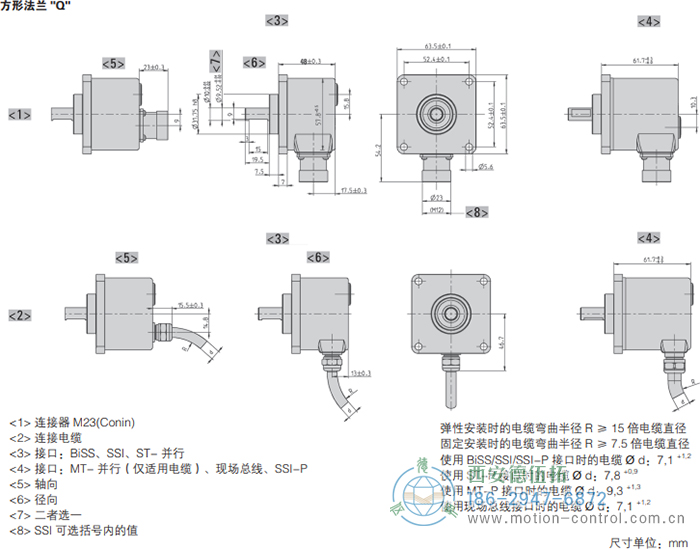

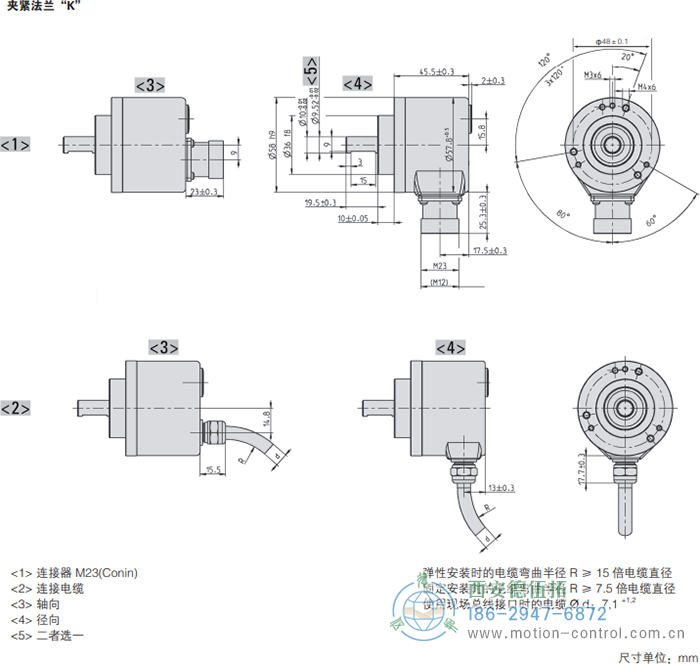

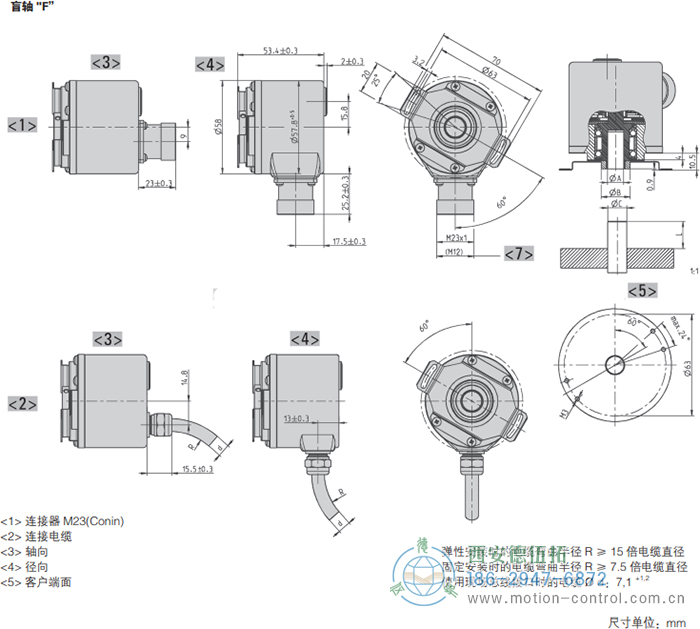

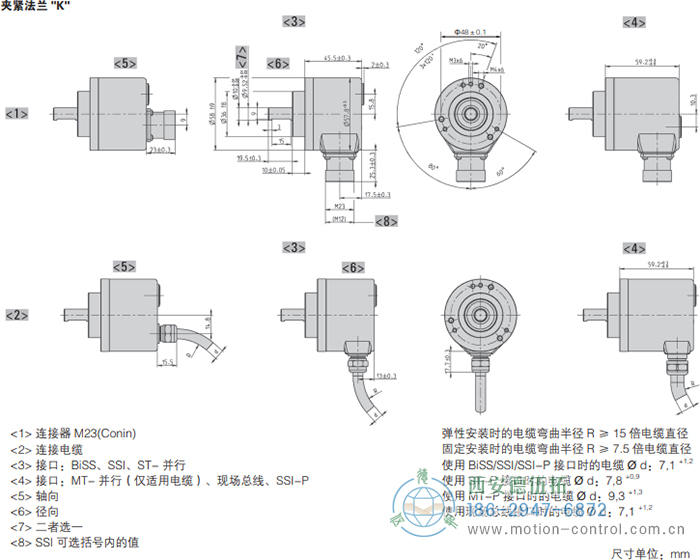

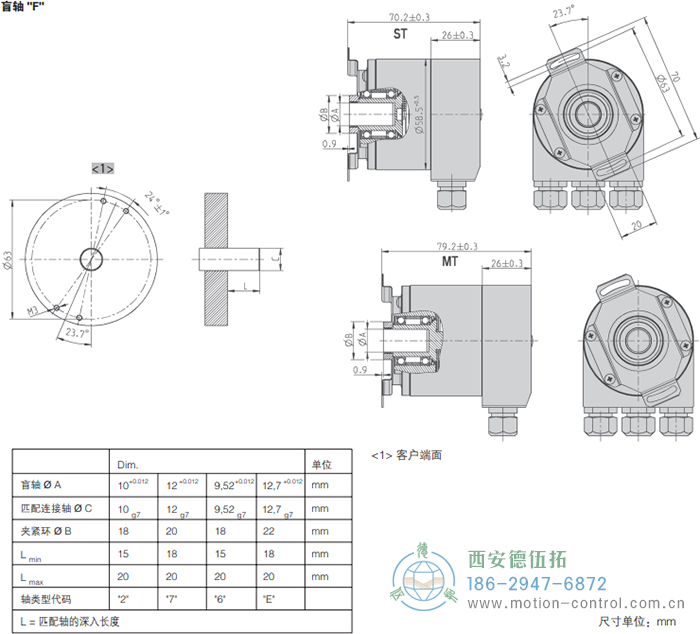

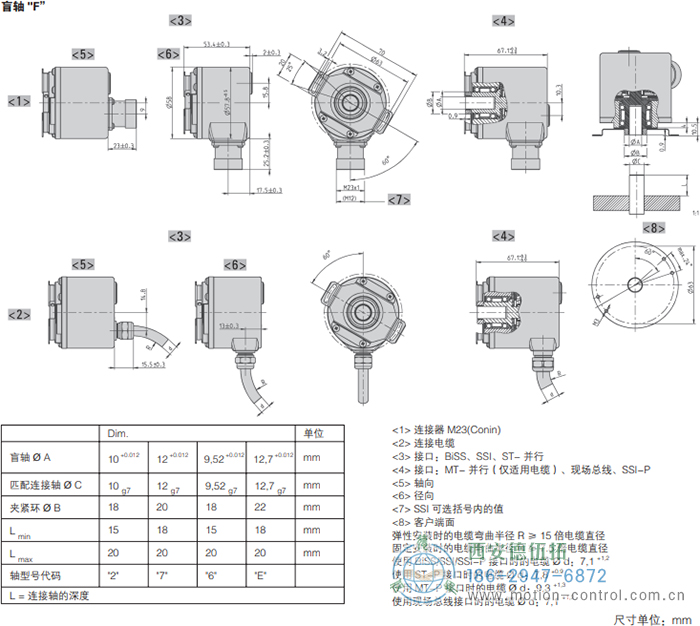

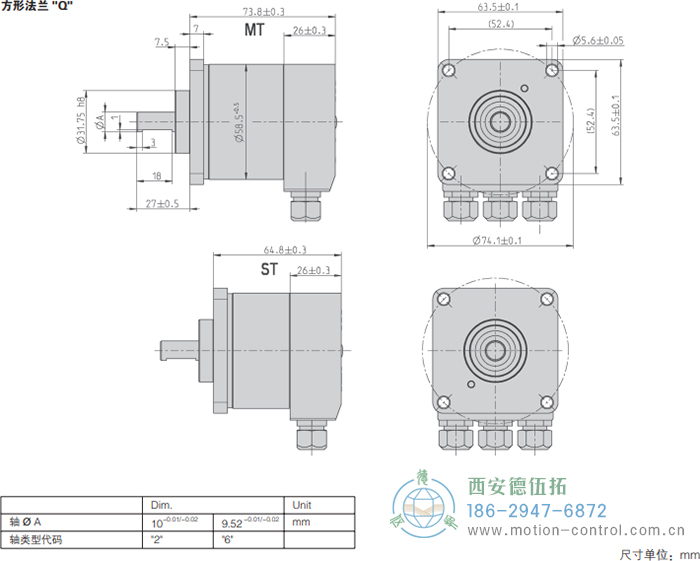

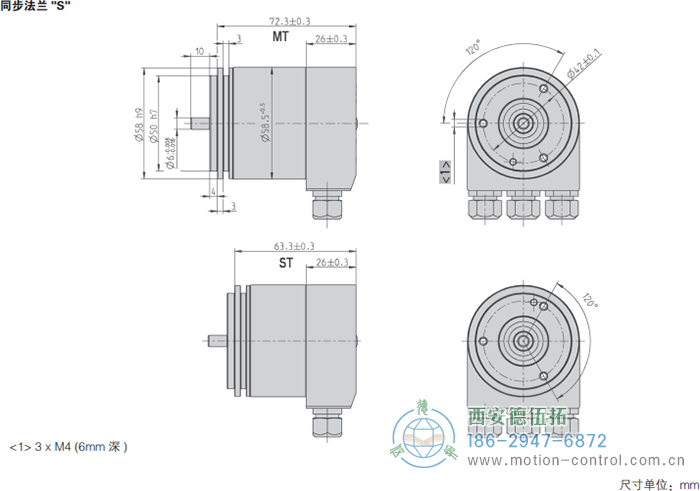

AC58-并口光電絕對值通用編碼器外形及安裝尺寸

AC58-并口光電絕對值通用編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的AC58-并口光電絕對值通用編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率1,2	供電電壓	法蘭、防護等級、軸徑3,7	接口	連接方式4,5,6
□	/□	□	□	□	□
AC 58	0010 10 位單圈 0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 0360 360增量單圈 0720 720增量單圈 1412 4 位多圈 + 12 位單圈 1812 8 位單圈 + 12 位單圈 1212 12 位多圈 + 12 位單圈	E 直流10`30V	S.41 同步法蘭, IP64, 6 mm S.71 同步法蘭，IP67，6mm K.42 夾緊法蘭, IP64 , 10 mm K.72 夾緊法蘭, IP67 , 10 mm K.46 夾緊法蘭, IP64 , 9.52 mm K.76 夾緊法蘭, IP67 , 9.52 mm F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝 F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝 F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝 Q.42 方形法蘭，IP64，10mm Q.72 方形法蘭，IP67，10mm Q.46 方形法蘭，IP64，9.52mm Q.76 方形法蘭，IP67，9.52mm	PB 并行 二進制 PG 并行 格雷碼	A 軸向電纜1.5m(單圈/多圈) B 徑向電纜1.5m(單圈/多圈) U 17腳Conin接頭軸向 逆時針(單圈) V 17腳Conin接頭徑向 逆時針(單圈) W 17腳Conin接頭軸向 順時針(單圈) Y 17腳Conin接頭徑向 順時針(單圈) A-A1-F 0.1m電纜(軸向) +37極Sub-D(多圈) B-B1-F 0.1m電纜(徑向) +37極Sub-D(多圈)

分辨率360增量單圈帶偏置76(值域：76`435)
分辨率720增量單圈帶偏置152(值域：152`871)
防護等級IP67的產品不帶預置鍵和LED顯示。
連接代碼"A"，"B"(電纜)：單圈和多圈
連接代碼"A-A1-F"，"B-B1-F"(Sub-D連接器)：僅多圈
只有正確安裝匹配的IP67連接器時，外殼上帶連接器的IP67編碼器才能達到指定的防護等級

訂購信息 電纜長度選擇
電纜輸出的類型(連接A、B、E、F)可選擇以下幾種電纜長度，需要訂購要求的電纜長度，請?jiān)黾訂为?dú)的代碼到您的訂購代碼后面。需要電纜使用不同的連接器，請?jiān)谄溟g加入電纜長度代碼?？砂匆筇峁└L電纜。

代碼	電纜長度
無代碼	1.5m
-D0	3m
-F0	5m
-K0	10m
-P0	15m
-U0	20m
-V0	25m
示例： 3米長電纜：...B-D0 3米長電纜末端帶M23連接器，順時針：...B-D0-I
