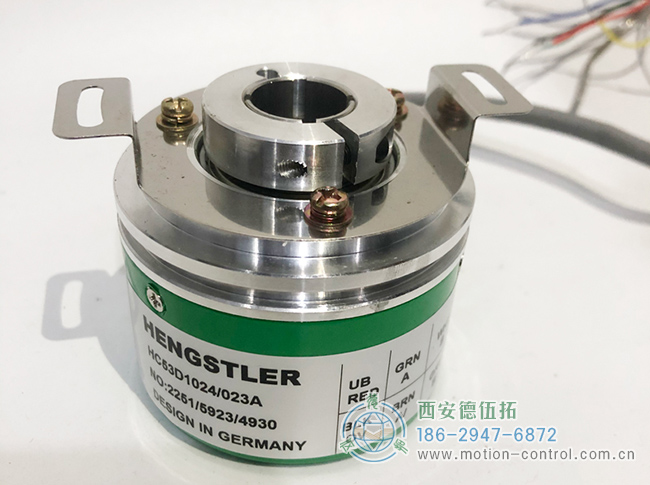

詳解空心軸編碼器的安裝步驟？

安裝空心軸編碼器時，要盡量避免與編碼器剛性連接。有關安裝軸的尺寸，請參閱相應的說明。組裝過程中，應小心地將編碼器壓入套筒軸。禁止用錘子敲擊，以免損壞軸承和編碼器盤。如果編碼器長時間使用，請檢查緊固編碼器的螺釘是否松動。



無論是增量編碼器還是絕對編碼器，都必須小心確保軸的長度與軸套的深度一致?？招妮S編碼器可選擇同側或不同側的夾緊環和安裝片，可根據現場安裝環境確定。主要取決于安裝片固定后，是否更方便地固定夾緊環。

空心軸編碼器的具體安裝步驟如下：　

第一、固定機器上的驅動軸，不能將主軸編碼器軸與機器直接相連接，通常采用柔性聯軸器。

第二、安裝聯軸器到空心主軸編碼器上,請注意聯軸器不要接觸到編碼器表面；

第三、將帶螺絲的伺服夾環推到安裝法蘭表面，但不要鎖緊空心軸編碼器螺絲；

第四、旋轉伺服夾環以便將編碼器推入到位,進入到伺服套子中，然后輕輕縮緊；

第五、在驅動軸上固定好聯軸器并盡量減少角度和水平對準誤差,保證聯軸器和編碼器安裝誤差在允許范圍內。

第六、將空心主軸編碼器固定到安裝法蘭上,鎖緊伺服夾環上的螺絲；

空心軸旋轉編碼器就用同步帶或是聯軸器直接做一個光軸以間隙配合貫穿與編碼器的孔就行，不用打定位孔，用編碼器自帶的夾緊環或是沉頭頂絲鎖緊就好了，因為編碼器的啟動轉矩很小不會發生相對位移，固定非?？煽俊?br />
