編碼器碼盤的底層原理分析

編碼器，這一精密裝置，其核心功能在于將物理空間中的角位移或直線位移精準地轉化為可處理的電信號。其中，用于角位移轉換的被稱為碼盤，而直線位移的轉換則依賴于碼尺。依據信號讀取方式的不同，編碼器被細分為接觸式與非接觸式兩大類。

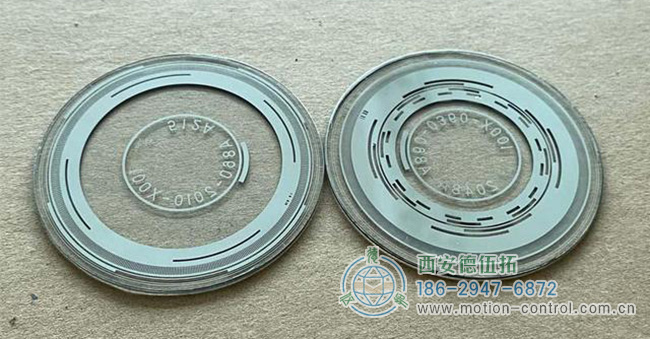

圖為玻璃材質的增量/絕對值編碼器碼盤樣品

接觸式編碼器的碼盤通過電刷與導電區或絕緣區的接觸來判定“1”或“0”的狀態；

非接觸式編碼器的碼盤則巧妙地利用光敏或磁敏元件，依據透光與不透光區域來判定信號的二進制狀態，進而實現物理量到電信號的數字化轉換，便于后續的通訊、傳輸與存儲。

深入其工作原理，編碼器進一步劃分為增量式與絕對式。增量式編碼器的碼盤通過捕捉位移引起的周期性電信號變化，并轉化為計數脈沖，以脈沖數量精確反映位移量。而絕對式編碼器的碼盤則更為直接，每個位置均對應一個獨一無二的數字碼，因此其讀數不受測量過程中間狀態的影響，僅依賴于起始與終止位置，提供了更為穩定和可靠的定位信息。

從傳統的接近開關、光電開關到現代旋轉編碼器的應用演變，不僅體現了工業控制技術的不斷進步，也彰顯了旋轉編碼器在多個方面的顯著優勢。旋轉編碼器憑借其獨特的優勢，正逐步成為工業控制領域不可或缺的重要組成部分，廣泛應用于各種需要高精度定位與遠程監控的場合。
