拉繩位移傳感器在船舶油缸上同步控制的應用

拉繩位移傳感器在船舶油缸同步控制中的應用是解決大型船舶舵葉和螺旋槳液壓驅動系統中油缸不同步問題的有效方案。以下是對該應用方案的詳細分析和說明：

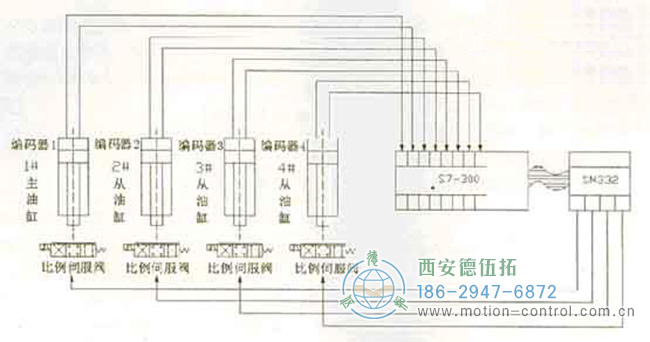

液壓工作平臺主/從同步控制原理圖

拉繩位移傳感器應用背景及問題

大型船舶的舵葉和螺旋槳由于質量巨大，其液壓系統設計面臨諸多挑戰。其中，四個驅動頂升油缸由于距離液壓源遠近不同，導致管路壓力損耗差異，進而造成油缸上下移動速度不一致。這種不一致性導致臺車平臺在上升和下降過程中出現傾斜，嚴重時甚至威脅航行安全。

解決方案
為了解決這個問題，可以采用拉繩位移傳感器、4-20mA輸出的多圈絕對值編碼器和PLC（以Siemens S7-300為例）來構建閉環控制系統，實現四個液壓油缸的同步控制。

1. 硬件組成
拉繩位移傳感器：用于實時測量每個油缸的位移，提供精確的位置反饋。
4-20mA輸出的多圈絕對值編碼器：與拉繩位移傳感器配合，將位移信號轉換為標準的4-20mA電流信號，便于PLC讀取和處理。
PLC（Siemens S7-300）：作為系統的控制核心，負責采樣、計算和輸出控制信號。
比例伺服閥：根據PLC的控制信號實時調節油缸流量，實現油缸運動速度的精確控制。
2. 控制策略
主/從同步控制：選定其中一個油缸（如1#油缸）為主油缸，其余為從油缸。主油缸的位移作為標準，其他從油缸根據與主油缸的位移偏差進行調整。
實時采樣與計算：PLC按恒定的采樣周期讀取各個編碼器的4-20mA信號，計算每個從油缸相對于主油缸的位移偏差。
流量調節：根據位移偏差，PLC控制比例伺服閥增大或減小油缸流量，從而調整從油缸的運動速度。
穩定性維護：當位移偏差較小時，為避免運動振蕩，控制系統不作調節。當位移偏差超出系統允許的極限值時，系統報警并停止同步運動。

系統優勢
高精度：拉繩位移傳感器和編碼器的組合提供了高精度的位置反饋，確保了油缸運動的精確控制。
穩定性：主/從同步控制策略結合閉環控制系統，有效維護了油缸運動的穩定性。
靈活性：系統可根據實際需求進行靈活配置和調整，適應不同負載和工況。
安全性：當位移偏差超出極限值時，系統能夠自動報警并停止同步運動，確保航行安全。

拉繩位移傳感器在船舶油缸同步控制中的應用，通過結合4-20mA輸出的多圈絕對值編碼器和PLC等硬件組件，以及主/從同步控制策略，實現了四個液壓油缸的高精度同步控制。這一方案有效解決了大型船舶舵葉和螺旋槳液壓驅動系統中油缸不同步的問題，提高了系統的穩定性和安全性。
